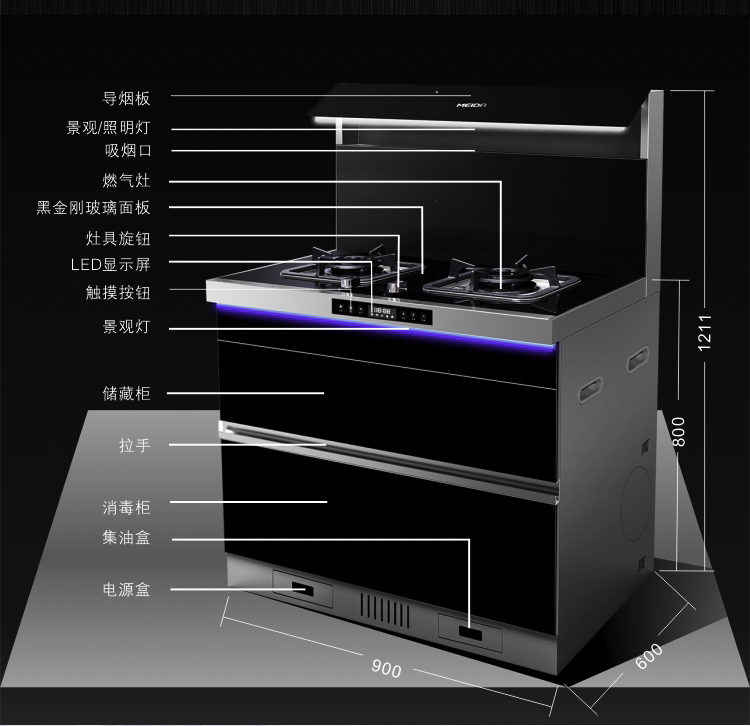

一、环保集成灶的主体结构:

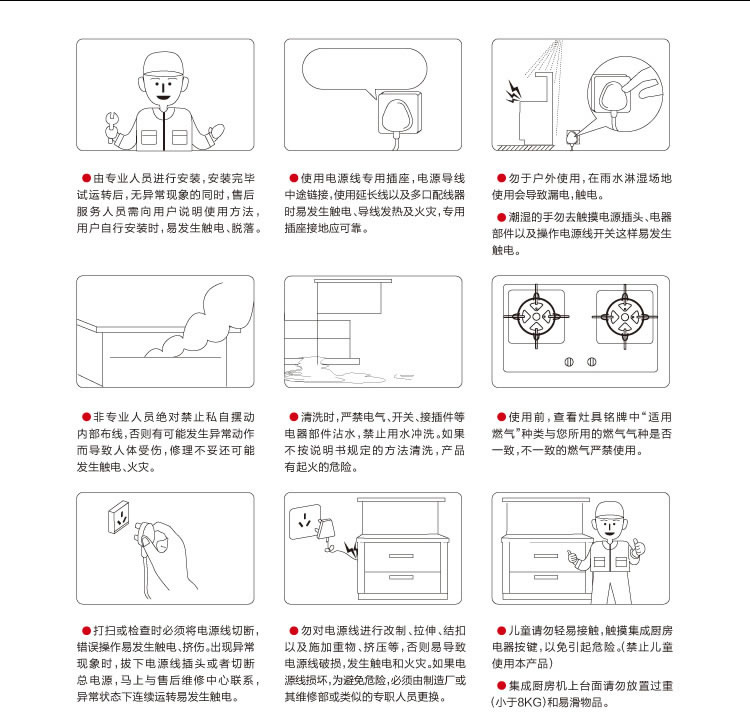

二、环保集成灶安装注意事项：

1.由于此款环保智能集成灶的烟管有左右两边开孔，所以在安装前，请检查排烟管的位置与实物是否一致，其电源插头两边可以随意变动。

2.集成灶的底部要保持平整，其水平高度与橱柜相差2~5CM时，可通过集成灶底部的四个螺钉来进行高度调整。

3.由于集成灶是安装在橱柜的中间或某一端，与整体橱柜存在一定的接驳缝，这属于正常。切不可在集成灶的灶面再铺一层面板，去达到形成一体的效果，这样会使灶具离烟机油网太近，火苗被直接吸入油网。

4.集成灶要与整体橱柜一起安装，切不可先安装好橱柜再装集成灶，这样影响整体效果，同时，其烟道也无法进行安装。

5.安装烟管时，集成灶的出烟口必须用海棉条进行密封，防止油污渗漏。安装在墙壁的出烟口其方向不要搞反，同时，烟管弯度不宜小于90度，否则，直接影响排烟效果。

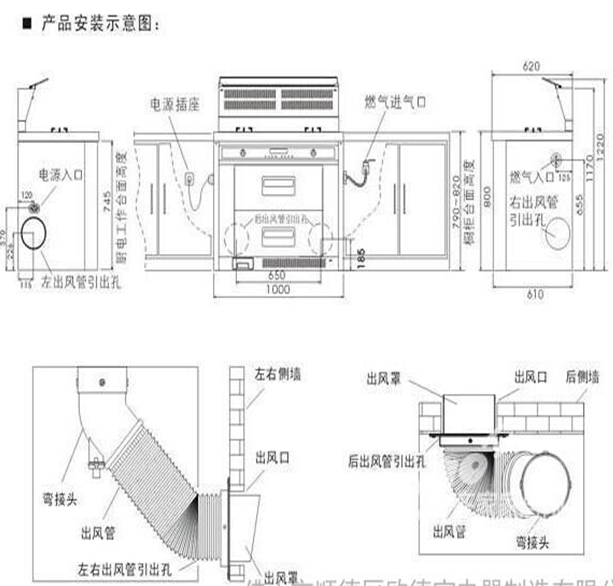

三、环保集成灶部件的安装：

1、排烟管的安装：

将软管抱箍套入排风管，将排烟管套装在出风口（内）上，使出风口（内）承接口插入排烟管内壁，安装到位后，用螺丝刀旋紧抱箍螺钉；用同样的方式，将排风管的另一端安装到出风口（外）的承接口上。

将软管抱箍螺钉拧紧后，确认在排烟管与出风口（内、外）承接口处，当机器工作排烟时无烟气溢出。

2、灶具的安装；

此款集成灶有配气管，在与胶管连接前，应安装便于操作的管道阀门，将软管抱箍拧紧，用肥皂水检漏。

3、消毒柜的安装：

先将消毒柜的电源插头插装到机身内的电源插座上；

把消毒柜嵌入到机身内，用扳手调整消毒柜的可调地脚，将消毒柜调平；

拉开消毒柜门，利用消毒柜门框上的安装孔，用螺钉将消毒柜固定在机身上。

4、安装电源插座：

请依据整机电源插头规格和其导线长度，选定电源插座并在不可移动的物体上固定安装电源插座；为了安全，建议该插座选用自带开关功能。

接线时，必须核对导线极性，有可靠接地措施；

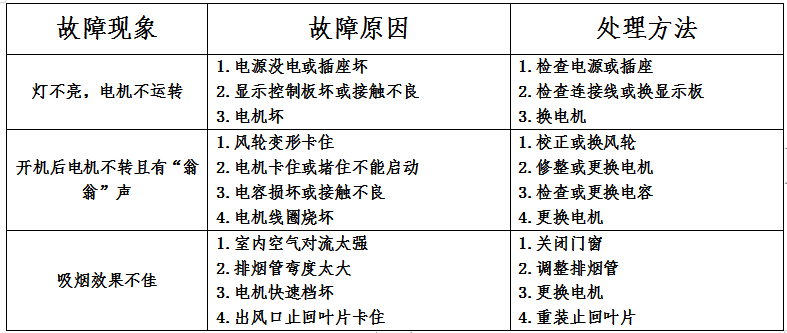

四、环保集成灶常见故障及排除方法：
