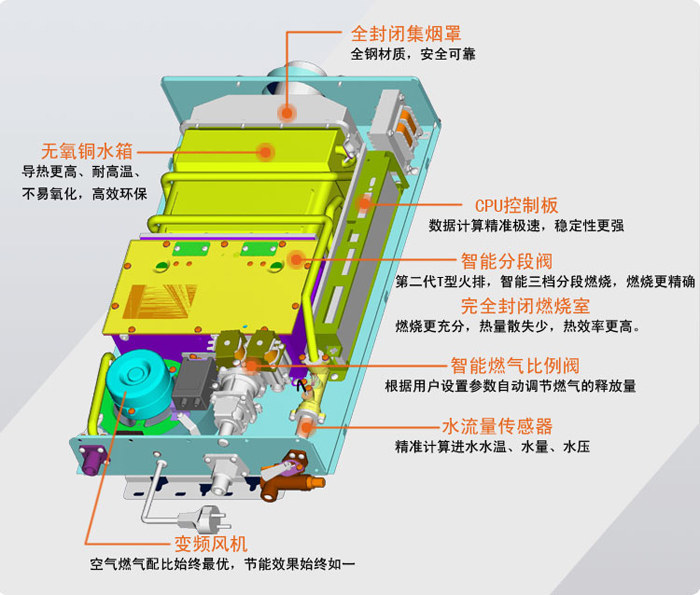

燃气热水器内部结构图

一、燃气热水器安装条件

1、安装环境的选择：

浴室内不得安装自然排气式和强制排气式热水器。

卧室、地下室、客厅不得安装燃气热水器；

浴室（自然给排气式和强制排气式热水器除外），楼梯和安全出口附近（5 m以外不受限制）；橱柜内不得安装燃气热水器

燃气热水器的排烟管不可安装在公共烟道内；

2、安装要求：

热水器安装处不能存放易燃、易爆及产生腐蚀气体的物品；

热水器的安装位置上方不得有明电线、电器设备、燃气管道，下方不能设置煤气烤炉、煤气灶等燃气具；

热水器的安装部位应是不可燃材料建造，若安装部位是可燃材料时，应采用防热板隔热，防热板与墙的距离应大于10 mm；

热水器安装应保持垂直，不得倾斜；进出水管应安装阀门，燃气管必须安装气阀门；

烟道式、强制排气式燃气热水器必须安烟管；

在确定安装位置时请与您的顾客商量热水器安装时两侧应距离可燃性材料50mm以上，墙壁或天棚有20mm以上的隔热层或为需耐热层或为耐热材料。严禁将热水器安装在密闭的橱柜内。

不得安装于楼梯或紧急出口附近；

不要将本热水器安装在有易燃易爆物料的地方，否则可能会导致起火。

请将热水器安装在周围无障碍物，不会阻碍空气流通的场所。否则可能会导致不完全燃烧。

安装热水器时，应使其排出的废气不会直接与外墙窗外或建筑物的铝框架等接触，否则可能会引起褪色或腐蚀，或导致玻璃破裂。

不要将热水器安装在沙土或灰尘容易积聚的地方，否则可能会使热水器风扇的性能降低并导致不完全燃烧；

安装热水器时应使其排气不会受到抽气扇和炉灶通风罩等排出的气流的影响。

避免将本热水器安装在其噪音及排气的热气流会烦拢相邻住户的地方。

安装前请先检查确认所选定的安装位置允许按规定要求安装排气管。

二、燃气热水器的安装方法

1、主体的安装:

热水器的上方应留有600mm以上空间，两侧留有200mm以上空间；

热水器安装高度一般以观火孔与人的眼睛高度相齐为宜，约为1500-1600mm；

安装热水器会给墙壁一定的重量，如墙壁无足够的强度时，请做墙壁加强措施。

2、排气管的安装：

排气管的高度应以保证其抽力（真空度）不小于3 Pa为确定原则；

必须使用专用的排气烟管，排气烟管公称直径为90mm 、110mm、120mm。若要加长烟管的长度，必需采用与本烟管相同的材料，尺寸相一。但整个烟管的长度不得超出3米，90º弯头数不得超过3个。

离开天花板、可燃性物件的距离应超过60mm，如穿过可燃性墙壁等场合，必须用厚度超过10mm的阻燃、绝热材料包裹隔离；

烟管在安装时应向外低1°~3°斜度，以利于冷凝水流出，连接处必须进行固定、密封，以防漏气，伸出墙外不少于100-150mm，以利气道的畅顺。

烟道机的排气管伸出室外后，其下垂长度不得超过100-150mm；

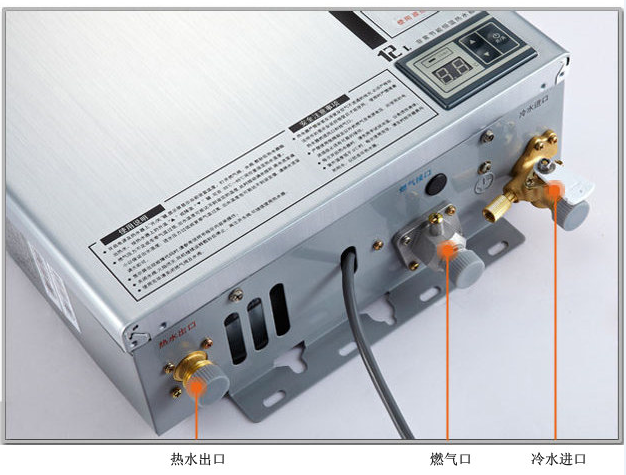

3、冷热水管的安装：

在水管连接口附近安装止回阀或主开水阀。

管道的热损随管道的长度增加而增加,所以应使管道长度尽可能短；

混水阀应选择通水阻力较小的品种（用混水阀调节水温可能导致热水器水压不够无法启动），花洒应使用压力损失极小的花洒。

4、燃气管道安装：

热水器应安装离液化气钢瓶2米以外；

管道煤气表流量应不少于3m³/h或5m³/h（10升以上机型），天然气表流量应不小于2m³/h或3m³/h（10升以上机型），液化石油气机型其钢瓶配用的减压阀应不小于0.6m³/h或1.2m³/h（10升以上机型）；

进气管使用软连接的热水器在安装气管时，为防止气管与气嘴同时转动而松脱，应先将热水器原配进气嘴与热水器进行连接，在连接时，不能使用生胶带密封。

5、注意事项：

热水器必须由专业人员进行安装调试后方可使用；

在热水器试机运行前，必须对水管接口、燃气接口进行检漏。

热水器在不用时，应关闭燃气总阀、进水阀和热水阀并切断电源。当气温低于0℃时，应将热水器内积水全部放掉。

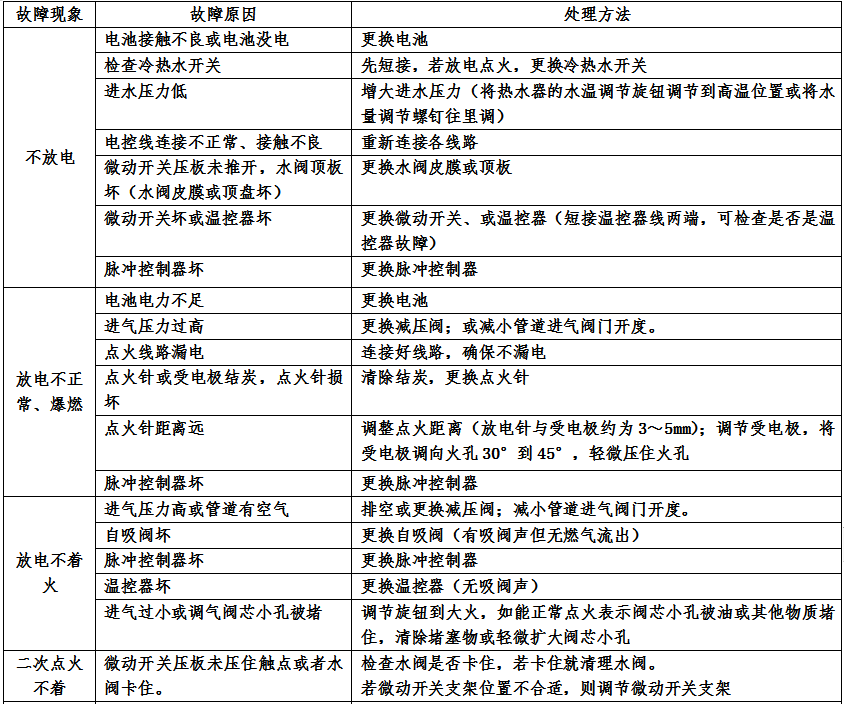

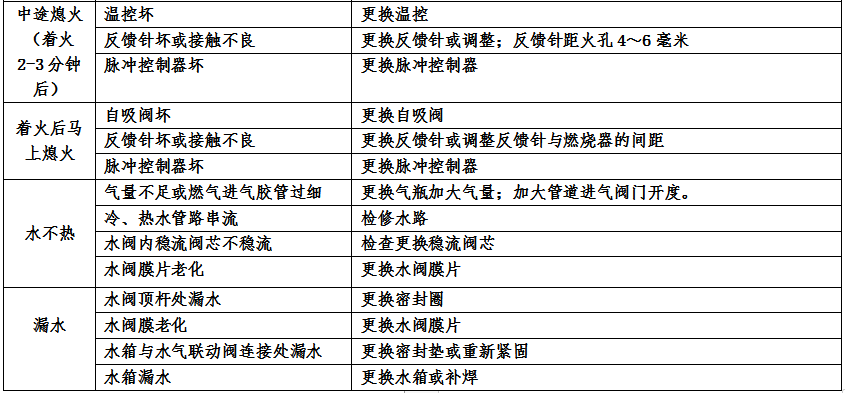

三．燃气热水器常见故障及处理方法

四．燃气热水器工作原理

接通电源，打开水阀，开启热水器面壳上的开关按钮，水流过水流量传感器时，霍尔磁性开关将磁信号转变为电信号传递给控制器，控制器驱动直流风机(或交流风机)高速旋转，对燃烧室进行前清扫，前清扫结束，控制器停止给风机供电，此时脉冲点火，比例阀中的两电磁阀开启，一旦点燃，感应针将火焰信号传递给控制器，控制器维持电磁阀继续开启，点火成功，风机以一定的转速旋转。此时，用户可根据用水温度的需要，设定温度(如38℃)，显示屏将设定的温度信号传递给控制器，控制器根据所设定的水温度控制比例阀开启度，从而控制燃气流量，即控制热负荷大小，同时，控制器控制直流风机转速按一定量燃气燃烧所需空气量旋转进行比例进风。出水温度传感器感受到温度(如38℃)，给控制器反馈温度信号，控制器通过控制芯片给比例阀发出控制信号，维持先前设定温度对应的比例阀开启度。若外界水压，气压有大的波动，控制器将自动控制比例阀的开启度，以满足设定水温(如38℃)的要求，从而达到自动恒温的目的。用户用完热水器后关水(或点火失败)，控制器将自动关闭比例阀，以防燃气外泄。同时控制器驱动风机高速旋转进行后清扫，排除燃烧室内的残留废气。

五．燃气热水器主要零部件

风压开关: 用于检测风机的工作状态、烟道的畅通状况。

比例阀: 由两道截止阀和比例调节阀构成，第一道截止阀得电后，打开主通气通道，第二道截止阀得电后，打开伺服回路；比例调节阀根据燃气的实际输出与设定值的差异值，转变成电流信号指令，按照指令开启阀门的大小，输出满足热量需求的燃气量，但比例阀不可能无限小的开启，需给其规定最小开启度和最大开启度，以满足燃烧和热量需求。

风 机：以一定流速将烟气强制排出燃烧室，同时使燃烧室与室外之间形成稳定压差，保证适量新鲜空气进入燃烧室，使燃气完全燃烧；工作时可提供压差信号给风压开关。此部件损伤，整机不运行，控制器显示故障代码 。

水流量传感器: 水流过时，可将水流信号转换成电信号，传递给控制器。该件损坏或与其连接的导线断路时，热水器将无法正常工作。

变压器:将输入的220V (或110V)电压转变成控制器或其它电气元件所需电压的变电器件。

漏电保护电源线： 当电路发生漏电时会立即切断电源，有效地保证热水器的安全使用。

脉冲控制器： 是热水器正常运行的中枢系统，通过预设电路发出和接收一系列电信号, 达到控制和协调热水器各个部件的运行。

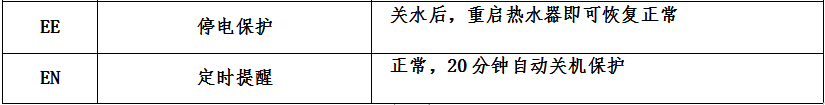

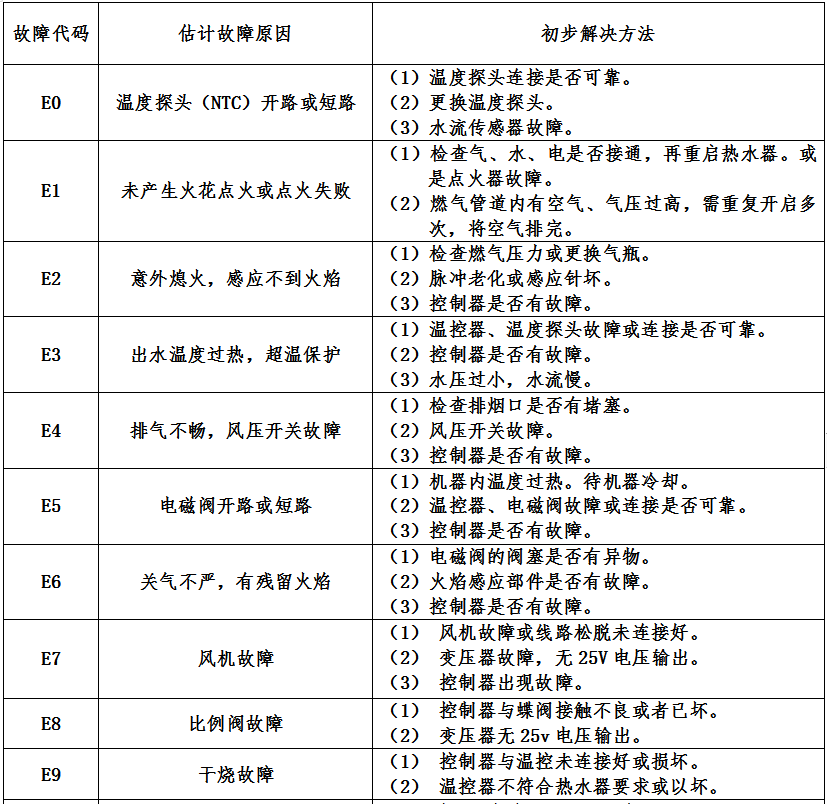

六、恒温热水器故障代码及解决方法
